蒸汽锅炉

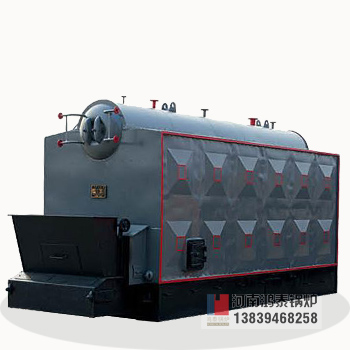

SZL型卧式生物质颗粒燃料蒸汽锅炉

SZL型卧式生物质颗粒燃料蒸汽锅炉

SZL型系列生物质颗粒燃料链条炉排双锅筒蒸汽锅炉是纵置式链条炉排水管蒸汽和热水锅炉。
生物质颗粒燃料链条炉排蒸汽锅炉主要特性参数表：
技术规范：
参数/数据 型号 型号 型号
★ SZL4-1.25-A II
SZL4-1.6-A II
SZL4-2.5-A II
SZL4-1.25/250-A II		 ★ SZL6-1.25-A II
SZL6-1.57A II
SZL6-2.5-A II
SZL6-2.5/350-A II		 ★ SZL8-1.25-A II
SZL8-1.57-A II
SZL8-2.5-A II
SZL8-1.25/280-AII
额定蒸发量 t/h 4 6 8
额定工作压力 Mpa 1.25 1.25 1.25
额定蒸汽温度 °C 194 194 194
给水温度 °C 20 60 60
锅炉受热面积 辐射受热面 m2 16.4 22.4 25.2
对流管束 m2 76.5 107.7 162.9
节能器 m2 54.5 130.8 157
炉排有效面积 m2 4.8 7.78 10.04
适用燃料   生物质颗粒 生物质颗粒 生物质颗粒
锅炉燃料消耗量 kg/h 505 775 1019
锅炉热效率 % 79.5 81.1 80.3
最大运输件尺寸(长x宽x高） m 7x2.6x3.5 7x2.6x3.5 6.9x3.16x3.5
最大运输件重量 t 30 21 25

配套辅机：
名称 型号及参数 型号及参数 型号及参数
引风机 GY4-18 3# 右 0° H=3960Pa GY6-18# 右 0° H=4116Pa GY8-18# 右0° H=3910Pa
电机Y180L-4B3 N=22kw 电机Y225S-4B3 N=37kw 电机Y225M-4 N=45kw
鼓风机 GG4-12# 左225° H=2740Pa GG6-1 右225° H=1960Pa GG8-1 右225° H=2020Pa
电机 Y132S2-2 N=7.5kw 电机Y132M-4 N=7.5kw 电机Y132M-4 N=11kw
电动给水泵 DG6-25x7 H=175m DG12-25x6 H=150m DG12-25x7 H=175m
电机 Y132S2-2 N=7.5kw 电机Y160M1-2 N=11kw 电机Y160M2-2 N=15kw
调速箱 GL-5P/II 无极调速 GL-10P/II 无极调速 GL-16P/I 无极调速
电机YCT112-4A N=0.55kw 电机 YCT112-4B N=0.75kw 电机 YCT132-4A N=1.1kw
出渣器

螺旋式

 —— 螺旋式 —— 螺旋式 ——
电机Y90L-6 N=1.1kw 电机Y90L-6 N=1.1kw 电机Y90L-6 N=1.1kw
除尘器 多管式XTD-4 —— 多管式XTD-6 —— 多管式XTD-8 ——
注：1、表中数据均为★号锅炉
2、燃料消耗量按应用基低位发热值5500kcal/kg计算
