蒸汽锅炉

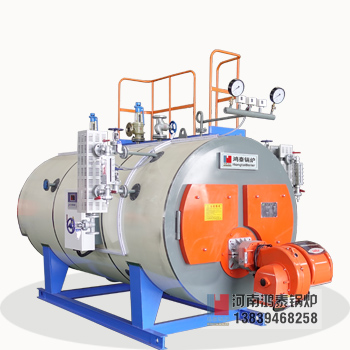

WNS型全自动燃油燃气蒸汽锅炉

WNS型全自动燃油燃气蒸汽锅炉

WNS系列全自动燃油、燃气蒸汽锅炉采用卧式三回程湿背结构；烟管置于水中，配有翅片管冷凝器及完善的保温外包设计，烟箱密封采用迷宫式结构，内、外筒拥有较好膨胀性能的波纹炉胆，炉胆尺寸与火焰扩散相结合，烟气流通面积依次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间；燃烧器应用单片机智能控制优化点火，燃烧状态自动比例调节，使燃烧更充分，节省燃料，低Nox排放降低污染。
控制柜配置YLZK-X7S型智能数字锅炉控制器，7寸触摸屏人机交互界面，仅需简单操作即可完成压力自控、压力上下限调节、给水自控、工作日设置、休息日设置、故障报警记录，X7S触摸屏可选中英文双语菜单，手机APP联网远程监控，锅炉工作状态、工作时间、异常报警随时可查看，安全功能有超压报警、低水位报警、烟温高报警、给水泵异常报警功能。

- 产品技术参数 -

参数/数据 型号 型号 型号
WNS0.5-1.0-Y、Q ★ WNS1-1.0-Y、Q
WNS1-1.6-Y、Q		 WNS1.5-1.0-Y、Q
额定蒸发量 t/h 0.5 1 1.5
额定工作压力 MPa 1 1 1
额定蒸汽温度 ℃ 184 184 184
给水温度 ℃ 20 20 20
总受热面积 锅炉本体 m2 15 34.25 41.8
节能器 m2 5.15 5.15 8.3
冷凝器 / 选配 选配 选配
排烟温度/冷凝后排烟温度 ℃ 155/<80 160/<80 155/<80
燃气锅炉热效率 % ≥93/冷凝99 ≥93/冷凝99 ≥93/冷凝99
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1级 <1级 <1级
燃料耗量 轻油 kg/h 31.5/冷凝29.59 63/冷凝59.2 94/冷凝88.3
天然气 Nm3/h 37.5/冷凝35.23 75/冷凝70.5 113/冷凝106.2
液化气 Nm3/h 12.66/冷凝11.89 25.38/冷凝23.84 38.05/冷凝35.74
城市煤气 Nm3/h 75/冷凝70.4 150/冷凝140.9 226/冷凝212.3
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / JGGC2-8x13 JGGC2-8x14 JGGC2-8x14
给水泵功率 kw 2.2 2.2 2.2
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 2 4 5.3
锅炉主机运输重量 t 3.1 6.1 7.6
锅炉运输尺寸（长x宽x高） m 3.2x1.8x1.9 3.6x2x2.3 3.7x2.2x2.5
主蒸汽阀口径（DN ) mm 50 65 65
给水管口径（DN ) mm 25 40 40
烟囱口径（Φ) mm 316 316 400
锅炉背压(节能器/冷凝器) Pa 480/550 510/600 560/700

参数/数据 型号 型号 型号
★ WNS2-1.0-Y、Q
WNS2-1.25-Y、Q		 ★ WNS3-1.0-Y、Q
WNS3-1.25-Y. Q		 WNS4-1.25-Y、Q
额定蒸发量 t/h 2 3 4
额定工作压力 MPa 1 1 1.25
额定蒸汽温度 ℃ 184 184 194
给水温度 ℃ 20 20 20
总受热面积 锅炉本体 m2 61.1 91.8 125.1
节能器 m2 8.3 14.6 25.3
冷凝器 / 选配 选配 选配
排烟温度/冷凝后排烟温度 ℃ 165/<80 158/<80 165/<80
燃气锅炉热效率 % ≈93/冷凝99 ≥93/冷凝99 ≈93/冷凝99
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1级 <1级 <1级
燃料耗量 轻油 kg/h 125.75/冷凝118.13 189/冷凝177.5 253/冷凝237.6
天然气 Nm3/h 151/冷凝141.85 225/冷凝211 300/冷凝281.8
液化气 Nm3/h 50.68/冷凝47.61 76.01/冷凝71.4 101.24/冷凝95.1
城市煤气 Nm3/h 302/冷凝283.7 450/冷凝422.7 600/冷凝563.6
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / JGGC2-8x17 JGGC4-8x17 JGGC4-8x19
给水泵功率 kw 3 3 4
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 6.3 7.6 9.6
锅炉主机运输重量 t 8.8 11 14.2
锅炉运输尺寸（长x宽x高） m 4.4x2.2x2.5 4.7x2.2x2.9 5.3x2.5x2.9
主蒸汽阀口径（DN ) mm 65 100 100
给水管口径（DN ) mm 40 40 40
烟囱口径（Φ) mm 400 530 530
锅炉背压(节能器/冷凝器) Pa 720/970 580/850 950/1310

参数/数据 型号 型号 型号
WNS5-1.25-Y、Q ★ WNS6-1.25-Y、Q
WNS6-1.6-Y、Q		 ★ WNS8-1.25-Y、Q
WNS8-1.6-Y、Q
额定蒸发量 t/h 5 6 8
额定工作压力 MPa 1.25 1.25 1.25
额定蒸汽温度 ℃ 194 194 194
给水温度 ℃ 105 105 105
总受热面积 锅炉本体 m2 127.6 135.3 187
节能器 m2 44 44 91.8
冷凝器 / 选配 选配 选配
排烟温度/冷凝后排烟温度 ℃ 160/<80 168/<80 150/<80
燃气锅炉热效率 % ≥93/冷凝99 ≈93/冷凝99 ≥93/冷凝99
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1 级 <1 级 <1 级
燃料耗量 轻油 kg/h 297/冷凝 279 356/冷凝 334 475.3/冷凝 446
天然气 Nm3/h 350/冷凝328.7 420/冷凝394.5 560/冷凝526.1
液化气 Nm3/h 118/冷凝 110.8 142/冷凝 133 188.8/冷凝 177.4
城市煤气 Nm3/h 761/冷凝 714.9 899/冷凝 844 1200/冷凝 1127
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / JGGC8-8x20 JGGC8-8x20 65DLG12.5-15x10
给水泵功率 kw 7.5 7.5 11
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 11.7 12.5 12.6
锅炉主机运输重量 t 16.1 16.6 21
锅炉运输尺寸（长x宽x高） m 5.8x2.6x2.9 6.1x2.6x2.9 5.4x2.9x3.3
主蒸汽阀口径（DN ) mm 125 125 150
给水管口径（DN ) mm 50 50 65
烟囱口径（Φ) mm 530 530 680
锅炉背压(节能器/冷凝器) Pa 880/1140 1280/1540 1000/1200

参数/数据 型号 型号 型号
★ WNS10-1.25-Y、Q
WNS10-1.6-Y、Q		 ★ WNS15-1.25-Y、Q
WNS15-1.6-Y、Q		 WNS20-1.6-Y、Q
额定蒸发量 t/h 10 15 20
额定工作压力 MPa 1.25 1.25 1.6
额定蒸汽温度 ℃ 194 194 204
给水温度 ℃ 105 105 105
总受热面积 锅炉本体 m2 218.2 334.2 389
节能器 m2 91.8 92.3 169.5
冷凝器 / 选配 选配 选配
排烟温度/冷凝后排烟温度 ℃ 156/<80 162/<80 148/<80
燃气锅炉热效率 % ≥93/冷凝99 ≈93/冷凝99 ≥93/冷凝99
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1 级 <1 级 <1 级
燃料耗量 轻油 kg/h 594/冷凝 558 891.2/冷凝837.2 1188/冷凝 1116
天然气 Nm3/h 700/冷凝657.6 1050/冷凝 986 1400/冷凝 1315
液化气 Nm3/h 236/冷凝 221.7 354/冷凝332.5 472/冷凝443.4
城市煤气 Nm3/h 1500/冷凝 1409.1 2250/冷凝 2113.6 3000/冷凝 2818
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / 65DLG12.5-15x10 DG25-30x5 DG25-30x7
给水泵功率 kw 11 22 30
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 14.7 24.7 37.5
锅炉主机运输重量 t 22.8 38.8 56
锅炉运输尺寸（长x宽x高） m 6.1x2.9x3.3 7x3.2x3.7 8.2x3.6x4.1
主蒸汽阀口径（DN ) mm 150 200 200
给水管口径（DN ) mm 65 65 65
烟囱口径（Φ) mm 680 850 1000
锅炉背压(节能器/冷凝器) Pa 1530/1850 1650/1900 2500/2720

参数/数据 型号 型号 型号
WNS0.35-0.7/95/70-Y、Q WNS0.7-0.7/95/70-Y、Q WNS1.05-0.7/95/70-Y、Q
额定热功率 MW 0.35 0.7 1.05
额定工作压力 MPa 0.7 0.7 0.7
额定出口水温度 ℃ 95 95 95
额定进口水温度 ℃ 70 70 70
锅炉本体受热面积 m2 15 28.9 41.8
排烟温度 ℃ 165 165 165
燃气锅炉热效率 % ≈93 ≈93 ≈93
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1 级 <1 级 <1 级
燃料耗量 轻油 kg/h 31 62.2 93.66
天然气 Nm3/h 36 72.1 108.23
液化气 Nm3/h 12.6 25.2 37.8
城市煤气 Nm3/h 72 144 216.5
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / JGGC2-8x10 JGGC2 - 8x10 JGGC2-8x14
给水泵功率 kw 1.5 1.5 2.2
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 2 3.5 5.3
锅炉主机运输重量 t 3.1 5.2 7.6
锅炉运输尺寸（长x宽x高） m 3.2x1.8x1.9 3.5x2x2.3 3.7x2.2x2.5
出水阀口径（DN ) mm 65 80 100
回水阀口径（DN ) mm 65 80 80
烟囱口径（Φ) mm 316 316 400
锅炉背压 Pa 180 190 500

参数/数据 型号 型号 型号
WNS1.4-0.7/95/70-Y、Q WNS2.1-0.7/95/70-Y、Q WNS2.8-1.0/95/70-Y、Q
额定热功率 MW 1.4 2.1 2.8
额定工作压力 MPa 0.7 0.7 1
额定出口水温度 ℃ 95 95 95
额定进口水温度 ℃ 70 70 70
锅炉本体受热面积 m2 56.6 91.8 125.1
排烟温度 ℃ 160 158 155
燃气锅炉热效率 % ≥93 ≥93 ≥93
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1 级 <1 级 <1 级
燃料耗量 轻油 kg/h 124.75 187.11 249.21
天然气 Nm3/h 144.16 216.21 287.98
液化气 Nm3/h 50.68 76.01 101.24
城市煤气 Nm3/h 288.3 432.2 575.96
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / JGGC2-8x17 JGGC4-8x13 JGGC4-8x13
给水泵功率 kw 3 3 3
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 6.3 7.6 9.6
锅炉主机运输重量 t 8.8 11 14.5
锅炉运输尺寸（长x宽x高） m 4.4x2.2x2.5 4.7x2.2x2.9 5.3x2.5x2.9
出水阀口径（DN ) mm 100 100 100
回水阀口径（DN ) mm 80 40 40
烟囱口径（Φ) mm 400 530 530
锅炉背压 Pa 540 800 850

参数/数据 型号 型号 型号
WNS3.5-1.0/115/70-Y、Q WNS4.2-1.0/115/70-Y、Q WNS5.6-1.0/115/70-Y、Q
额定热功率 MW 3.5 4.2 5.6
额定工作压力 MPa 1 1 1
额定出口水温度 ℃ 115 115 115
额定进口水温度 ℃ 70 70 70
锅炉本体受热面积 m2 135.3 135.3 161
排烟温度 ℃ 158 168 162
燃气锅炉热效率 % ≥93 ≈93 ≈93
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1 级 <1 级 <1 级
燃料耗量 轻油 kg/h 311.17 373.41 497.78
天然气 Nm3/h 359.58 431.5 575.2
液化气 Nm3/h 126.41 151.7 202.2
城市煤气 Nm3/h 719.16 863 1151
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / JGGC4-8x21 JGGC4-8x21 JGGC4-8x21
给水泵功率 kw 4 4 4
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 11.7 12.5 12.6
锅炉主机运输重量 t 16.1 16.6 21
锅炉运输尺寸（长x宽x高） m 5.8x2.6x2.9 6.1x2.6x2.9 5.4x2.9x3.3
出水阀口径（DN ) mm 150 150 150
回水阀口径（DN ) mm 150 150 150
烟囱口径（Φ) mm 530 530 680
锅炉背压 Pa 1080 1280 1200

参数/数据 型号 型号 型号
WNS7-1.0/115/70-Y、Q WNS10.5-1.0/115/70-Y、Q WNS14-1.25/115/70-Y、Q
额定热功率 MW 7 10.5 14
额定工作压力 MPa 1 1 1.25
额定出口水温度 ℃ 115 115 115
额定进口水温度 ℃ 70 70 70
锅炉本体受热面积 m2 184 334.8 375
排烟温度 ℃ 162 164 165
燃气锅炉热效率 % ≈93 ≈93 ≈93
适用燃料 / 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气 轻油 天然气 液化气 城市煤气
林格曼黑度 / <1 级 <1 级 <1 级
燃料耗量 轻油 kg/h 621 931.5 1242
天然气 Nm3/h 719.17 1078 1438.3
液化气 Nm3/h 252.18 378.27 504
城市煤气 Nm3/h 1438 2157 2876
燃烧器选用品牌 / 德国威索、欧科；芬兰奥林、意大利利雅路、百德、优尼瓦斯；美国强生；无锡曼克奈特
给水泵型号 / JGGC4-8x21 JGGC8-8x21 JGGC8-8x21
给水泵功率 kw 4 5.5 5.5
使用电源 V 380V/50Hz 380V/50Hz 380V/50Hz
锅炉水容积 m3 14.7 24.7 37.5
锅炉主机运输重量 t 22.8 38.8 46
锅炉运输尺寸（长x宽x高） m 6.1x2.9x3.3 7.1x3.2x3.7 7.7x3.2x3.7
出水阀口径（DN ) mm 150 200 250
回水阀口径（DN ) mm 150 200 250
烟囱口径（Φ) mm 680 850 1000
锅炉背压 Pa 1200 1600 100
注：燃料消耗量计算：柴油按10250kcal/kg低位发热值；天然气（LNG）按8700kcal/Nm3低位发热值；
液化气（LPG）按25800kcal/Nm3低位发热值；城市煤气(CG)按4000kcal/Nm3低位发热值。
注：表中数据均为★号锅炉
